Система радиосвязи Волновая сеть на Чебоксарской ГЭС,
ПАО Химпром и МЧС по республике Чувашия.


Смотреть отзыв по объекту:
   Согласно плана опытной эксплуатации системы оперативной радиосвязи «Волновая сеть™ на объектах в г. Чебоксары и Новочебоксарск: Чебоксарской ГЭС, Химпром и МЧС по городу Чебоксары и Новочебоксарск в январе 2020 года были проведены мероприятия по оперативному развертыванию системы.
      Необходимо было обеспечить радиосвязью следующие объекты:

- всю территорию Чебоксарской ГЭС;
- машинный зал и все помещения ГЭС, включая нижнию паттерну, находящуюся на отметке 64.2 м;
- территорию, здания и сооружения ПАО Химпром, находящийся в г. Новочебоксарск;
- пожарную часть № 11, г. Новочебоксарск;
- пожарную часть № 14, г. Новочебоксарск;
- пожарную часть № 6, г. Чебоксары;
- здания главного управление МЧС России по Чувашской Республике;
- в рамках проведения выставки - здание дома правительства в г. Чебоксары.

   После развёртывания комплекса радиосвязи «Волновая сеть™» все поставленные задачи, по обеспечению объектов радиосвязью, выполнены.
   Объекты находятся на значительном расстоянии друг от друга (удаление до 16 км), в плотной высокоэтажной городской застройке,с перепадом высот до 65 метров.
   Кроме того, была продемонстрирована возможность комплекса «Волновая сеть™» по мониторингу состояния каждого абонента и определения его местоположения с помощью системы мониторинга и управления радиосетью ГРАНИТ СМУР-48УВС, местоположения абонентов, возможность ведения записи переговоров и их воспроизведение из базы данных с помощью программно-аппаратного комплекса Гранит ССД-48УВС+АРМ-48УВС

Результаты проведённых мероприятий.

   Была организована связь из помещения диспетчера в здания главного управление МЧС России по Чувашской Республике с применением радиостанций ГРАНИТ Р48У.10 и Р48У.9 «Волновая сеть™» на крыше здания и установленных 2-х модулей для соединения радиосетей по IP сетям - АМС-48УВС «Волновая сеть™» в здании главного управление МЧС России по Чувашской Республике и в пожарной части № 11 в г. Новочебоксарск, расстояние 14 км.
   В пожарной части № 11 в г. Новочебоксарск был установлен пульт Р48У.10 у диспетчера, на крыше части ретранслятор Р48У.9 «Волновая сеть™» и опорные ретрансляторы Р48У.3 с направленными антеннами "Волновой канал" для создания прямого радиоканала с пожарной частью № 6 в г. Чебоксары, расстояние 11,9 км и ПАО Химпром, расстояние 4,76 км.
   На крыше административного здания ПАО Химпром установлены опорные ретрансляторы Р48У.3 с направленными антеннами "Волновой канал" для соединения по радиоканалу с пожарной частью № 11 в г. Новочебоксарск и Чебоксарской ГЭС, расстояние 6,91 км и ретранслятор Р48У.9 «Волновая сеть™» для расширения зоны покрытия.
    На крыше коммутационного блока №1 Чебоксарской ГЭС и крыше здания ОРУ установлены ретрансляторы Р48У.9 «Волновая сеть™» и Р48У.3 с направленными антеннами "Волновой канал", перепад высот с другими объектами составил более 65 метров. Несмотря на сложную электромагнитную обстановку в районе ГЭС, и особенно в районе ОРУ, обеспечена устойчивая связь с остальными объектами, без помех и прерываний!
Для включения в общую радиосеть установлен опорный ретранслятор Р48У.9 на крыше пожарной части № 14.
Зона покрытия стабильной радиосвязью распространяется на все вышеперечисленные объекты и территорию, площадью более 55 км2.


Установленные ретрансляторы Р48У.9 и Р48У.3 на крышах пожарных частей № 11 и № 6 в г. Новочебоксарск.


Установленные ретрансляторы Р48У.9 и Р48У.3 на крыше ПАО Химпром.

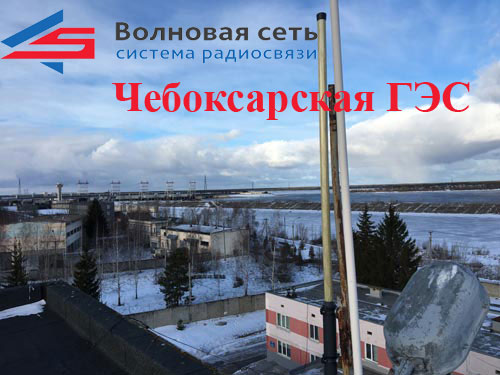

Установленные ретрансляторы Р48У.9 и Р48У.3 на крышах зданий ОРУ и комблока №1 Чебоксарской ГЭС.

   В любой точке территорий всех объектов, во всех помещениях и зданиях, включая ОРУ 500 кВ, нижнюю паттерну Чебоксарской ГЭС,все пожарные части и главное управление МЧС России по Чувашской Республике устойчивая радиосвязь между абонентами с радиостанциями ГРАНИТ Р48У.7 и диспетчерами с установленными стационарными радиостанциями - ретрансляторами дежурного/диспетчера ГРАНИТ Р48У.10.
   Кроме того, на время проведения выставки МЧС, прошедшей в г. Чебоксары, был обеспечен радиосвязью дом правительства Чувашской республики, продемонстрированы радиостанции «Волновая сеть™» и проведена радиоперекличка со всеми вышеперечисленными объектами, показавшая устойчивую, цифровую радиосвязь отличного качества.


Демонстрация комплекса радиосвязи «Волновая сеть™» начальнику Главного управления МЧС России по Чувашской Республике и главе Чувашской Республики.



Балансы радиолиний установленных ретрансляторов «Волновая сеть™» на территории объектов.



Графики уровней сигнала, относительно выбранного ретранслятора.

   Продемонстрирована возможность оперативного управления радиосетью с применением программного обеспечения и мониторинга состояния каждого абонента и определения его местоположения.
Развернут сервер сбора данных и АРМ оператора, продемонстрирована возможность ведения записи радиопереговоров и их воспроизведение из базы данных.



Страница архива радиопереговоров программного обеспечения АРМ-48УВС «Волновая сеть™».


Выводы по организации радиосвязи комплекса «Волновая сеть™»:

1. Оперативное развертывание системы на площадках и в зданиях/сооружениях для формирования зоны уверенного покрытия всего объекта с учетом климатического исполнения минимально и на сегодняшний день не имеет аналогов в сфере связи.
2. Система радиосвязи «Волновая сеть™» соответствует требованиям постановлением правительства № 458 от 05.05.2012г.
3. Развёртывание системы «Волновая сеть™» не требует покупки и установки дорогостоящих базовых станций.
4. Возможна установка автономных ретрансляторов в местах с отсутствием возможности подключения к электропитанию (питание от солнечных батарей).
5. Отсутствие ежегодной платы за использование радиочастот.
6. Организация автоматизированных рабочих мест и серверов баз данных (отдельно установленный АРМ, ноутбук, планшет, сервер под 19”).
7. Стоимость развертывания и 100% покрытия объекта радиосвязью в несколько раз ДЕШЕВЛЕ, чем у других систем радиосвязи (например, Motorola, Hytera и др.)
8. Оперативный мониторинг (в том числе через встроенный модуль ГЛОНАСС/GPS) и управление, запись, воспроизведение и организация архива переговоров, качества и уровня сигналов всей сети в том числе и отдельных радиосредств по радиоканалу, проводным или комбинированным средствам связи, через СМУР «Волновая сеть™».
9. Шифрование с помощью алгоритмов AES и DES, возможность реализации шифрования по ГОСТ 28147-89.
10. Прослушивание переговоров из базы данных осуществляется с помощью специального ключа – вокодера, недоступного для сторонних лиц.
11. Исключение стороннего вмешательства в оборудование радиосвязи объекта (прослушивание/отключение и пр. отдельной радиостанции или всей сети, копирование архива с сервера без ведома администратора/оператора и пр.) по известным каналам и протоколам связи.
